Piattaforme per turbine eoliche offshore galleggianti

Le piattaforme di alta qualità per turbine eoliche offshore galleggianti di LWY Steel Structure sono robuste soluzioni strutturali in acciaio di grado marino progettate per ambienti operativi difficili in mare aperto. Costruite con acciaio ad alta resistenza alla corrosione e design strutturale idrodinamico ottimizzato, le piattaforme offrono eccellente stabilità, resistenza al vento e alle onde e prestazioni anti-fatica in condizioni marine complesse.

Integrando tecnologie antiruggine, anticorrosione e di rinforzo sismico, le nostre piattaforme eoliche offshore supportano il funzionamento stabile a lungo termine delle turbine eoliche galleggianti, resistendo efficacemente all'impatto delle correnti oceaniche, alle forti vibrazioni del vento e all'erosione dell'acqua di mare. Realizzate su misura per progetti di energia rinnovabile offshore, queste piattaforme in acciaio prodotte direttamente in fabbrica sono caratterizzate da elevata sicurezza strutturale, lunga durata e specifiche strutturali personalizzabili, soddisfacendo rigorosi standard internazionali di ingegneria navale e costruzione di energia eolica offshore.

Specifiche del prodotto

Sfide dell'ambiente marino

Corrosione da nebbia salina

I carichi salini atmosferici nelle zone offshore sono classificati C5-M, la categoria di corrosione più severa della norma ISO 9223. L'acciaio verniciato si deteriora in pochi anni; le piattaforme per turbine eoliche offshore galleggianti richiedono una protezione a più livelli fin dall'inizio.

Carico ondulatorio e di fatica

Le strutture galleggianti non smettono mai di muoversi. I carichi ciclici derivanti dalle onde, dal vento e dal funzionamento delle turbine creano sollecitazioni di fatica che richiedono una qualità della saldatura e una progettazione dei dettagli ben al di sopra degli standard edilizi.

Vincoli di accesso e manutenzione

La riverniciatura di una piattaforma a 20 km dalla costa si misura in giorni-nave e finestre meteorologiche. La protezione anticorrosione applicata in fabbrica deve essere una protezione che dura nel tempo.

Materiali e protezione dalla corrosione

Gradi di acciaio

le piattaforme per turbine eoliche offshore galleggianti sono fabbricate in Q355B/Q355D, S355 o acciaio strutturale equivalente di tipo marino con proprietà di impatto certificate per il servizio a bassa temperatura, secondo le specifiche del progetto.

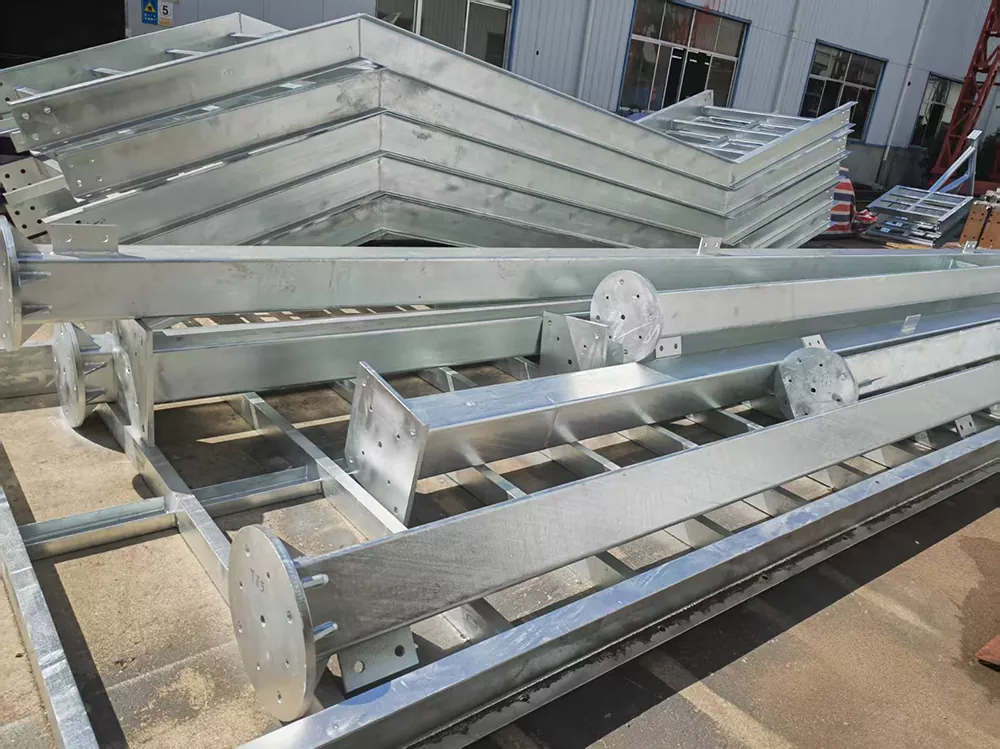

Zincatura a caldo

Le piattaforme e le passerelle più piccole sono zincate a caldo secondo ISO 1461 con uno spessore minimo di zinco di 85 μm, garantendo decenni di protezione senza manutenzione nell'aria marina.

Sistemi di rivestimento

Le grandi strutture primarie ricevono un sistema di rivestimento marino: primer ricco di zinco, resina epossidica intermedia e finitura poliuretanica o polisilossana, applicata a spruzzo airless dopo granigliatura a Sa 2.5.

Interfaccia di protezione catodica

I componenti che si collegano alle strutture sommerse sono dettagliati per la compatibilità con anodi sacrificali e sistemi a corrente impressa, compresi gli anodi saldabili dove specificato.

Qualità di fabbricazione e saldatura

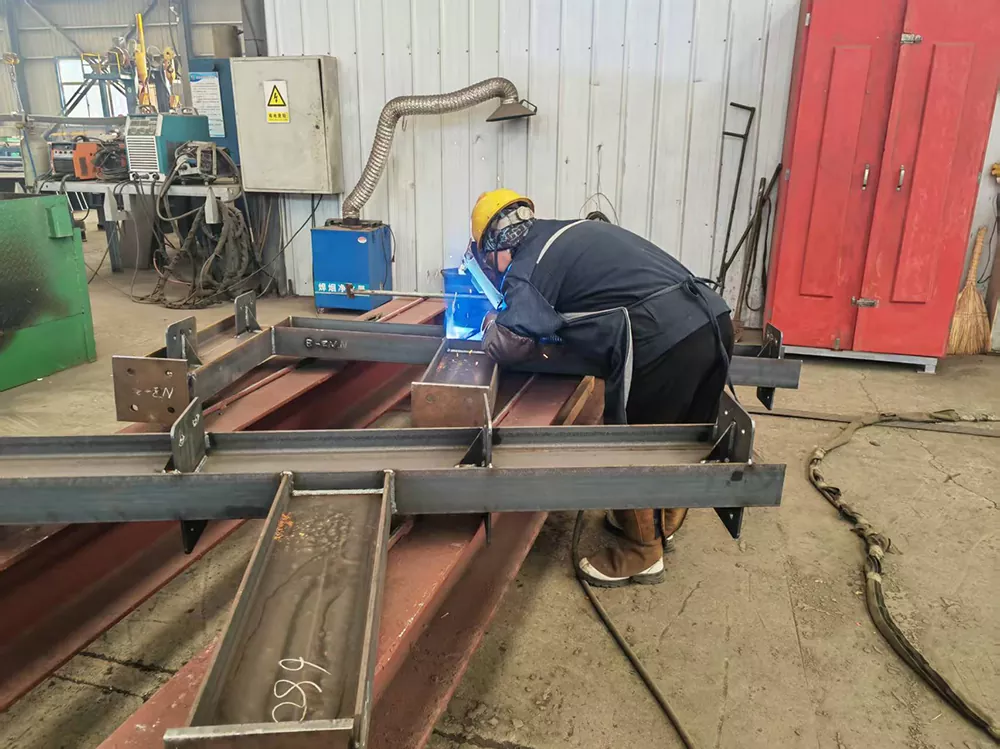

Saldatura

Tutte le saldature sono eseguite da saldatori certificati EN ISO 9606 o AWS D1.1, con procedure di saldatura qualificate prima della produzione.

Prove non distruttive

Le saldature di testa negli elementi primari sono ispezionate al 100% mediante ultrasuoni o radiografica; le saldature d'angolo vengono sottoposte a controllo magnetoscopico a campione concordato con il cliente.

Controllo dimensionale

Le maschere di fabbricazione e i dispositivi di controllo mantengono dimensioni critiche come la spaziatura dei gruppi di bulloni e la planarità delle flange entro tolleranze strette, in modo che l'assemblaggio offshore possa essere eseguito senza rilavorazioni sul campo.

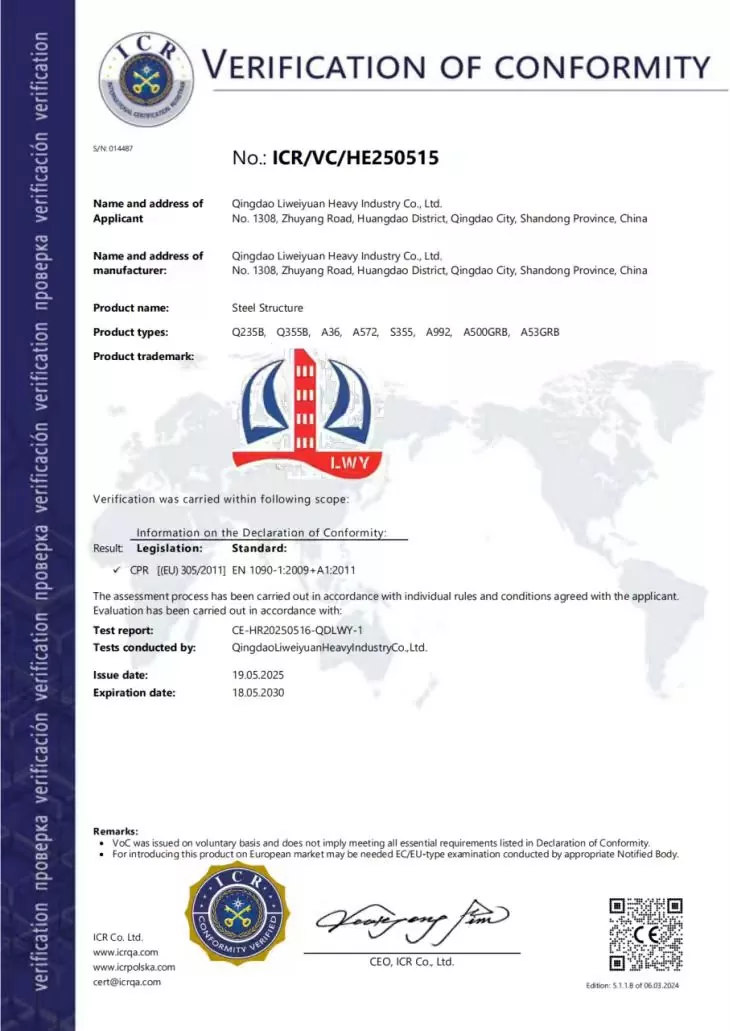

Certificazioni e standard di qualità

Applicazioni

LWY Steel Structure fabbrica piattaforme per turbine eoliche offshore galleggianti e relativi componenti per:

1. Piani di servizio e manutenzione della turbina

2. Piattaforme di transizione tra torre e scafo galleggiante

3. Accesso a passaggi pedonali, pianerottoli e gruppi di guardrail

4. Strutture di supporto attrezzature per ormeggio e sistemi di controllo

5. Strutture di supporto dell'eliporto e del piedistallo della gru (su richiesta)

Domande frequenti

D1: Quali tipi di acciaio utilizzate per le piattaforme per turbine eoliche offshore galleggianti?

A1: Equivalenti Q355B/Q355D, S355 o A572 con proprietà certificate di impatto a bassa temperatura, selezionati in base alla progettazione del progetto. I certificati dei materiali sono forniti per ogni piastra e sezione.

Q2: Come viene applicata la protezione dalla corrosione?

A2: Le superfici vengono pallinate a Sa 2.5, quindi rivestite con un sistema marino di primer ricco di zinco, intermedio epossidico e finitura poliuretanica o zincate a caldo a norma ISO 1461 per componenti più piccoli. Lo spessore totale del sistema supera tipicamente i 240 μm.

Q3: Riesci a soddisfare i requisiti della società di classe?

R3: Il nostro sistema di fabbricazione e controllo qualità è in linea con le pratiche DNV, ABS e CCS e lavoriamo in base ai requisiti di saldatura e NDT specificati dal progetto. Il sondaggio di terze parti è il benvenuto in qualsiasi fase.

Q4: Qual è la vostra capacità di consegna per i componenti offshore?

R4: Le piattaforme per turbine eoliche offshore galleggianti sono prodotte nel nostro stabilimento di Qingdao, che ha una capacità di lavorazione annua di oltre 20.000 tonnellate di componenti in acciaio e si trova a 36 km dal porto di Qingdao, quindi grandi lotti offshore vengono spediti in modo efficiente via mare.

Q5: Fornite supporto per l'installazione?

R5: Forniamo disegni di assemblaggio, piani di sollevamento e mappe di saldatura, e i nostri ingegneri supportano l'assemblaggio offshore tramite guida remota o supervisione in loco, come richiesto.
