Gli strumenti di sollevamento per strutture in acciaio sono prodotti da Liweiyuan, un produttore professionale di strutture in acciaio in Cina. Usiamo squisito artigianato e materie prime di alta qualità. Puoi acquistare i nostri prodotti in tutta sicurezza poiché li vendiamo direttamente dalla fabbrica.
1. Capacità di carico dell'attrezzatura di sollevamento
In base al peso dei componenti della struttura in acciaio (5-50 tonnellate), il carico nominale dello strumento di sollevamento è determinato non inferiore a 60 tonnellate, con un fattore di sicurezza ≥ 3,5. Il materiale utilizzato è acciaio bassolegato Q355B con carico di snervamento ≥ 345 MPa.
2. Forma strutturale
Viene utilizzata una struttura a portale a doppio punto di sollevamento, con una lunghezza della trave principale regolabile di 11,5 m. Nei nodi di sollevamento dell'utensile viene utilizzato acciaio angolare 80*80Q355B, con nervature di rinforzo spesse 16 mm aggiunte ai nodi.
3. Metodo di connessione
Gli occhielli di sollevamento sono progettati come una struttura a piastra a doppia aletta con un'apertura di 50 mm e uno spessore di 20 mm. La saldatura a piena penetrazione viene utilizzata sulla trave (grado di saldatura 2), con un'altezza del cordone di saldatura ≥ 12 mm.
1. Specifiche principali dei materiali

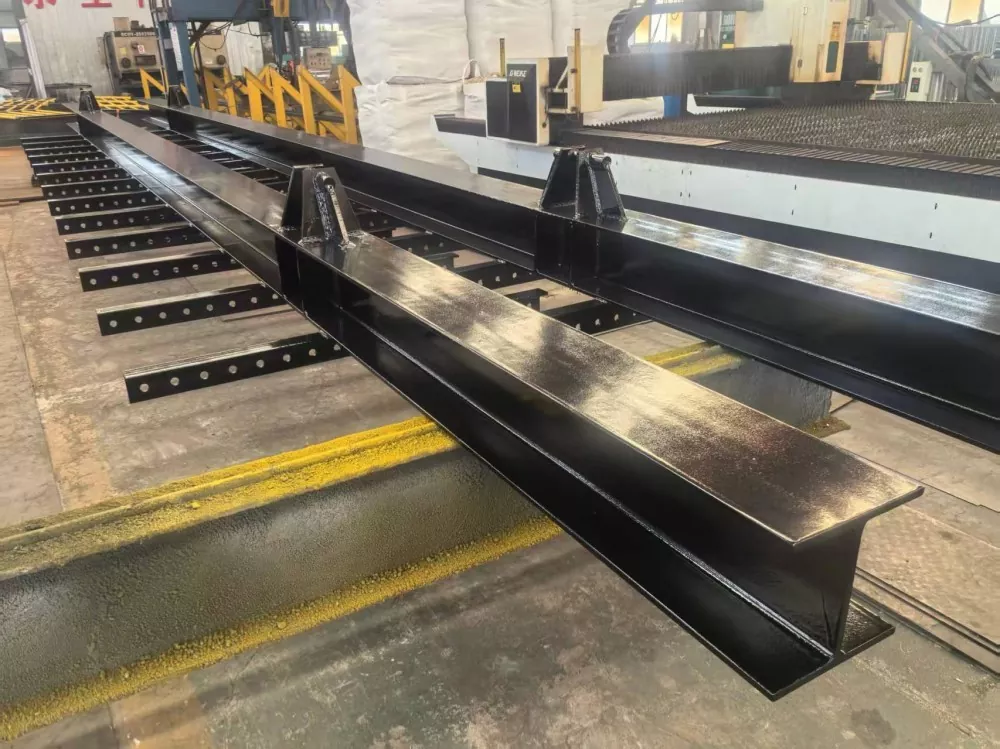

○ Traversa: H300×200×8×12 acciaio

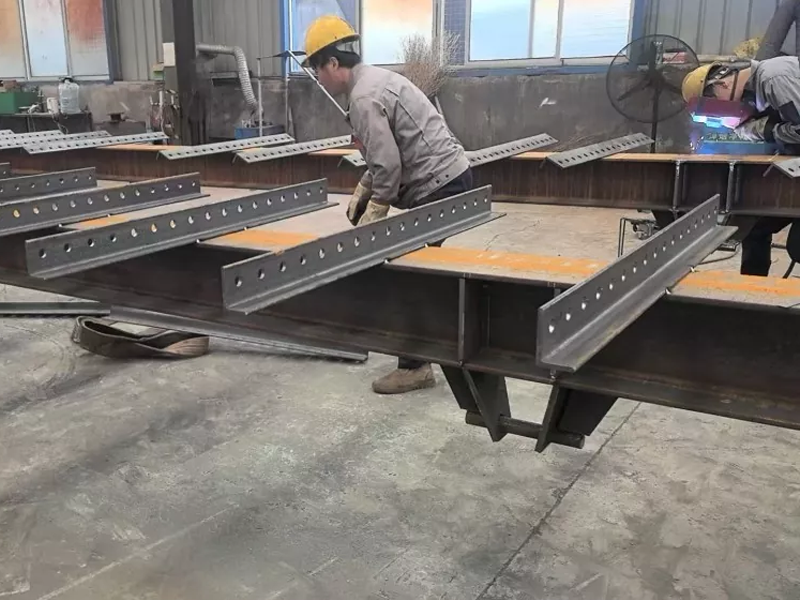

○ Nodo per appendere gli utensili: acciaio angolare 80*80 Q355B
○ Aletta di sollevamento: piastra in acciaio Q355B spessa 20 mm tagliata al laser
2. Tecnologia di elaborazione
○ Taglio: taglio laser CNC, rugosità della superficie tagliata Ra ≤ 25μm
○ Saldatura: saldatura con protezione di gas CO₂, filo di saldatura ER50-6, conservazione del calore post-saldatura a 200°C per distensione
○ Trattamento termico: i golfari di sollevamento sono sottoposti a trattamento di bonifica (durezza HB 200-230)
1. Meccanismo della traversa regolabile
· Il giunto telescopico adotta una struttura nidificata con un campo di regolazione di 500mm. È dotato di tre serie di fori per perni di posizionamento (diametro 16 mm) e di perni di posizionamento in acciaio 45# (con perni antigoccia).
· Le superfici di contatto striscianti sono lubrificate con grasso MoS₂ e il gioco è controllato entro 0,5-1 mm.
2. Gruppo occhiello di sollevamento
· Distanza di 80 mm tra le piastre delle alette, cuscinetto a rullini integrato da Φ55 mm (modello NA4911), sede del cuscinetto e accoppiamento con interferenza delle alette (H7/R6)
· Perno in 40CrNiMoA, diametro 50 mm, cromato (spessore 0,05 mm)
3. Gambe di supporto antiscivolo
· Nella parte inferiore è installata una piastra di supporto rettangolare da 200×200×20 mm, con denti antiscivolo fresati sulla superficie (profondità denti 2 mm, interasse 5 mm).
· L'altezza della gamba di supporto può essere regolata con precisione con un bullone di regolazione M42 (intervallo di regolazione ±50 mm).
1. Ispezione della saldatura
Tutte le saldature principali sono sottoposte al 100% di test con penetranti (PT) e i giunti a T sono sottoposti al 20% di test a ultrasuoni (UT), superando il Livello I.
Deviazione dimensionale delle gambe saldate d'angolo ≤ ±1,5 mm, deviazione di rettilineità ≤2 mm/m.
2. Tolleranze dimensionali
○ Deviazione dell'intera lunghezza del raggio: ±3 mm
○ Deviazione della spaziatura dei punti di sollevamento: ±2 mm
○ Verticalità complessiva: ≤1,5 mm/m
3. Test delle prestazioni
○ Test di carico nominale: carico statico pari a 1,25 volte il carico nominale per 1 ora, deformazione permanente ≤0,1%.
○ Test di carico dinamico: carico ciclico pari a 1,1 volte il carico nominale per 50 secondi. 0 volte (frequenza 0,5 Hz)
1. Dispositivo di protezione da sovraccarico (modello XZ-100, precisione ±2%) installato, che spegne automaticamente il circuito di sollevamento se il sovraccarico supera il 10%.
2. È installato un sistema di allarme acustico e luminoso (tensione operativa DC24V), che emette un allarme quando il precarico del bullone scende del 15%.
3. Tutte le parti mobili esposte sono dotate di rete protettiva (dimensione della maglia ≤ 20 mm), intrecciata con filo di acciaio trafilato a freddo Φ4 mm.

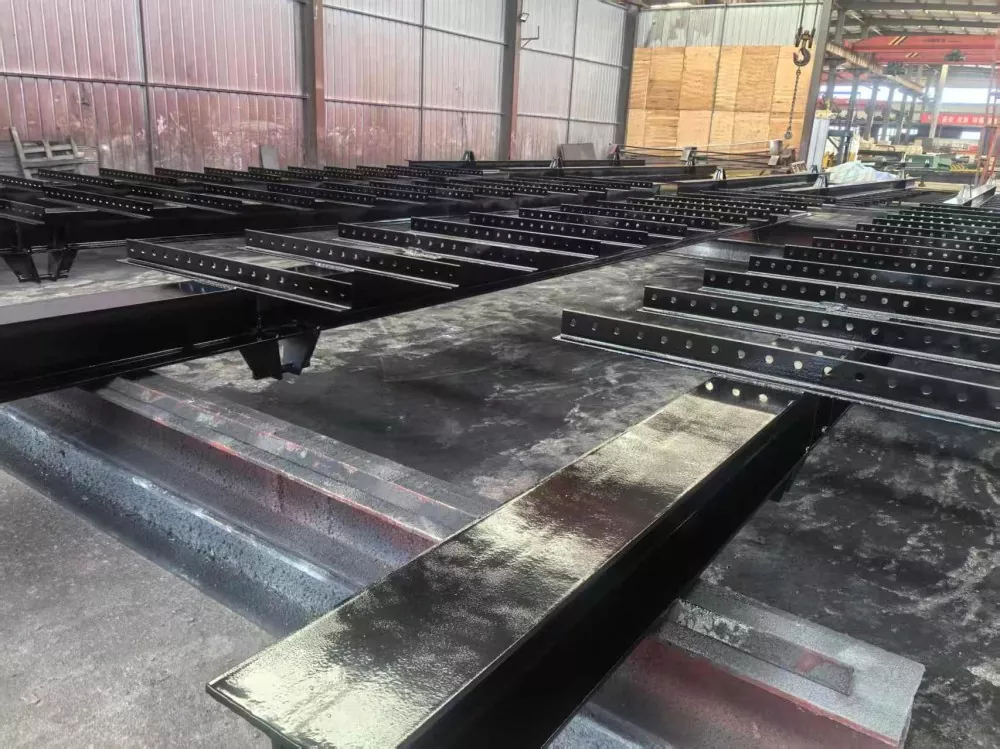

1. Ispezione della materia prima → Taglio laser CNC → Lavorazione meccanica (fresatura, foratura) → Saldatura → Trattamento termico post-saldatura → Raddrizzatura → Assemblaggio → Lucidatura → Trattamento superficiale (sabbiatura al grado Sa2.5, primer epossidico ricco di zinco 80μm + finitura in clorurato gomma 60μm).
2. Punti chiave di controllo del processo: monitoraggio della deformazione della saldatura (utilizzando il metodo di fissaggio rigido e deformazione inversa), test della coppia di precarico dei bulloni (secondo le specifiche GB/T 1231 da seguire, con il coefficiente di coppia controllato entro 0,11-0,15.
1. Fornire disegni di progettazione completi (inclusi modelli CAD 3D), garanzia dei materiali e rapporto sul trattamento termico.
2. Il rapporto di ispezione di terze parti deve includere: registrazioni dei test sulle proprietà meccaniche, diagrammi di test non distruttivi e rapporti di ispezione dimensionale.
3. Allegare un Manuale per l'utente e la manutenzione (incluso un catalogo delle parti, uno schema del ciclo di lubrificazione e una guida comune per la risoluzione dei problemi).
1. Prima di ogni utilizzo, ispezionare: le condizioni dei perni di posizionamento, le crepe nelle saldature, l'aumento della temperatura dei cuscinetti (≤40°C) e l'efficacia del sistema di allarme.
2. Il sovraccarico è severamente vietato. L'intervallo di temperatura operativa è compreso tra -20°C e 60°C e la velocità massima del vento non supera i 12 m/s.
3. Manutenzione regolare: eseguire un'ispezione completa ogni 50 sollevamenti o ogni tre mesi ed eseguire una calibrazione del carico ogni anno.
IX. Qualità del design della struttura in acciaio Liweiyuan
Liweiyuan Steel Structure è un produttore leader di vari prodotti per strutture in acciaio e prodotti in metallo in Cina. Siamo in grado di personalizzare varie soluzioni di prodotti in metallo e fornire ai clienti prodotti per strutture in acciaio e prodotti in metallo di alta qualità e a basso costo. Siamo in grado di fornire ai clienti materiali e progetti di strutture in acciaio conformi agli standard nazionali e regionali, compresi quelli statunitensi ed europei.
1. Cosa succede se si verifica un problema di qualità del prodotto?
Se riceviamo feedback di qualità, promettiamo di rispondere entro 24 ore e di fornire una soluzione entro 48 ore. Se il problema è colpa nostra, possiamo fornire rilavorazione gratuita, rispedizione rapida (costi di spedizione coperti da noi) o un risarcimento come da contratto, a seconda delle esigenze del cliente.
2. Come possiamo garantire una qualità costante del prodotto? Disponiamo di un processo completo di controllo qualità?
La nostra azienda è certificata ISO9001-2016 e implementa tre livelli di controllo di qualità: test sulla composizione dell'acciaio e sulla resistenza prima dell'arrivo delle materie prime; Il personale QC effettua ispezioni e registra completamente ogni processo di produzione; e i dati dei test sono completamente archiviati per un facile accesso da parte dei clienti.
3. I nostri prodotti per strutture in acciaio soddisfano gli standard di ingresso del nostro mercato di riferimento?
I nostri strumenti di sollevamento per strutture in acciaio Liweiyuan sono certificati CE (standard EN1090), garantendo la conformità ai requisiti UE di sicurezza, protezione ambientale ed efficienza energetica. Sono disponibili rapporti di prova completi.
4. Qual è il tempo di consegna?
I tempi di consegna dipendono dalle dimensioni e dal numero degli edifici. Generalmente, la consegna avviene entro 30 giorni dalla ricezione del pagamento. Per ordini di grandi dimensioni sono consentite spedizioni parziali.
5. Fornite servizi di installazione?
Ti forniremo disegni costruttivi dettagliati e manuali per aiutarti a costruire e installare l'edificio passo dopo passo.
